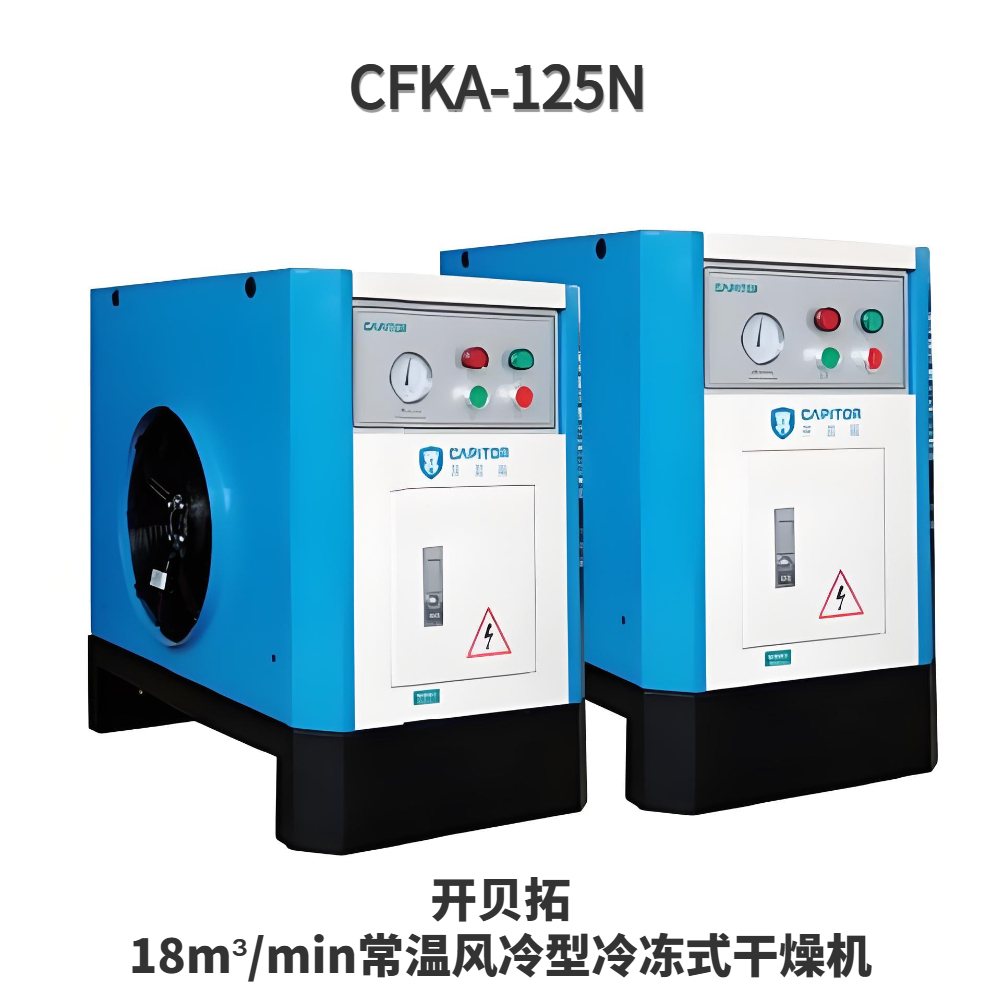

开贝拓CFKA-125N常温风冷型冷冻式干燥机 18立方阿普达冷干机

微信扫码

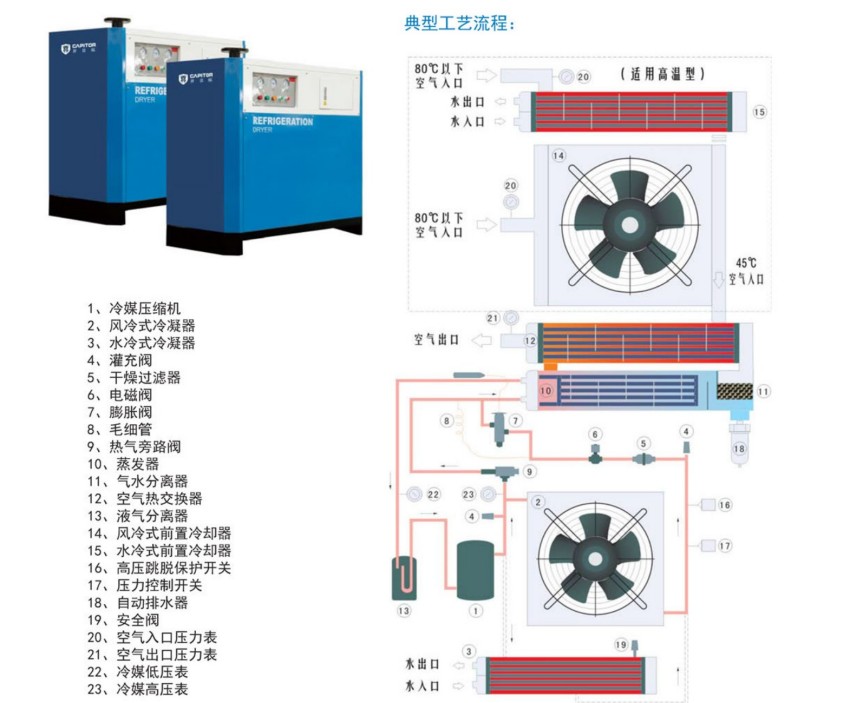

开贝拓CFKA-125N常温风冷型冷冻式干燥机制冷系统主要部件

1、压缩机

a.作用：将低温低压的气态冷媒压缩成高温高压的过热冷媒蒸汽;

b.主要分类：活塞式、涡旋式、刮片式、螺杆式、离心式;

c.使用场合：

冷干机功率为：1～2匹，热泵，刮片式(仅供参考) ;

冷干机功率为：3～12匹，涡旋式;

冷干机功率为：12～20匹，(全)活塞式;

冷干机功率为：25～65匹，(半)活塞式;

冷干机功率为：65匹以上，螺杆式。

2、冷凝器

a.作用：经过冷却凝结，使高温高压的过热冷媒蒸汽变成高温高压的液态冷媒;

b.冷凝器分风冷式、水冷式。根据用户实际情况决定

3、膨胀阀

a.作用：使高温高压的液态冷媒变成低温低压的液态冷媒;

b.膨胀阀分内平衡式、外平衡式。

内平衡膨胀阀工作原理：

内平衡膨胀阀在工作时，其感温包安装在蒸发器出口处以感受氟利昂的回汽过热度，进行自动调节。制冷剂经阀孔节流后以A点进入蒸发器，制冷剂吸热蒸发至B点全部汽化为干饱和蒸汽，〔忽略蒸发器内部阻力〕蒸发器在B点前温度不变，从B点开始制冷剂为过热蒸汽，C点温度就是感温包所感受的温度，感温包内压力Ps等于此温度相对应下充注剂(R22、R12)的饱和压力。

阀门处于平衡位置时：PS=P0+Pf

制冷剂R22

因此当感温包断裂时膜片压力Ps=1bar(标准大气压)

Ps﹤P0﹢Pf膨胀阀关闭，制冷系统断路，高压跳机。

4、蒸发器

a. 作用：冷媒与空气进行热交换，低温低压液体氟利昂吸收空气中的热量，变成低温低压的气体冷媒回到压缩机;

b. 蒸发器分：壳管式、板翅式。
