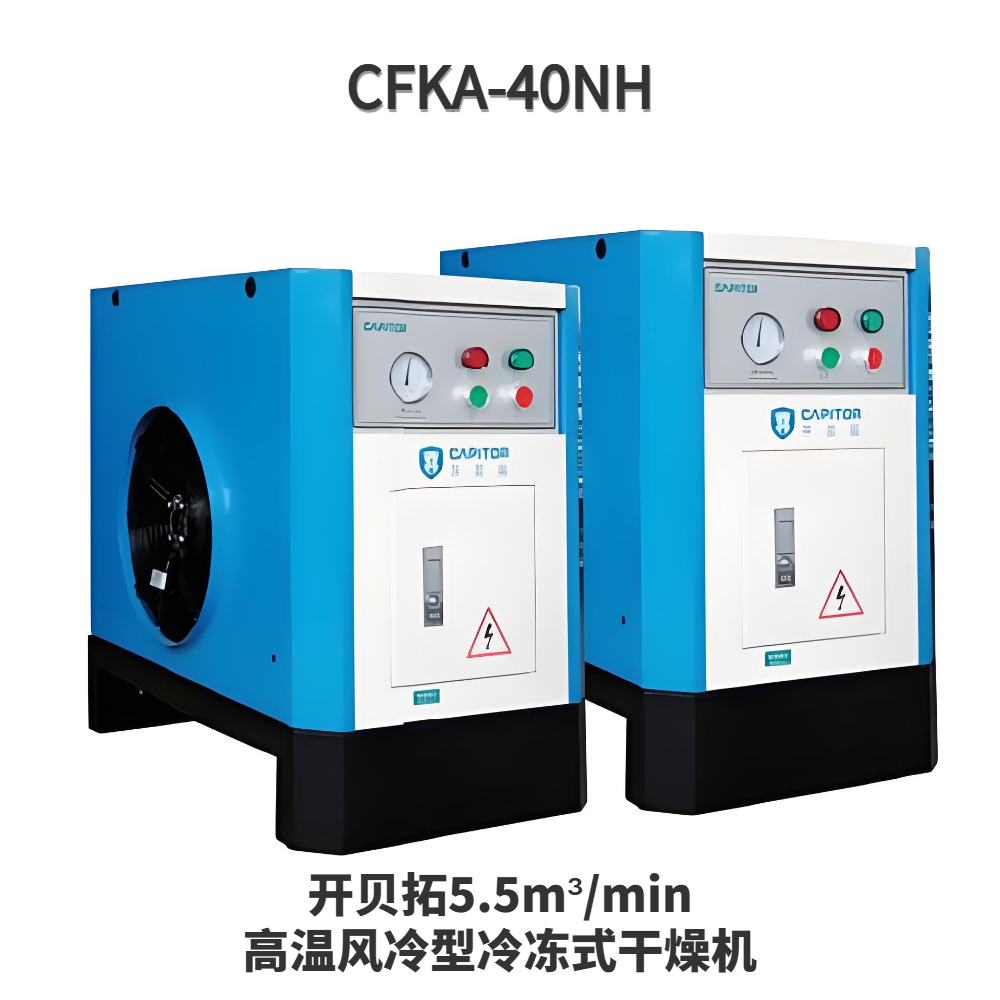

5.5立方开贝拓CFKA-40NH高温风冷型冷冻式干燥机

微信扫码

开贝拓CFKA-40NH高温风冷型冷冻式干燥机工作原理

冷冻式干燥机，在整个气源净化系统中，主要起除去压缩空气中的水分的作用。使经过干燥机处理后的压缩空气，其压力露点温度达到1.7℃(相当于大气露点温度-23.3℃)。

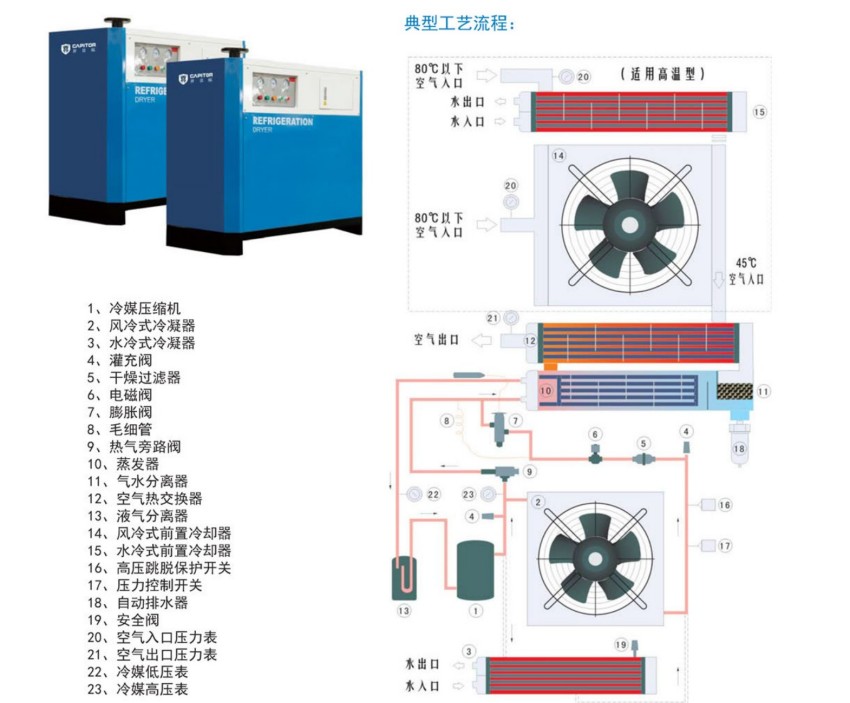

压缩空气的干燥流程

a、 经空压机排出温度达到45℃的高温湿空气，经湿空气入口①进入预冷器③与进入干燥机已被冷却干燥后的低温干燥空气进行热交换，(两者有各自流通管道互相隔绝)，使进口的空气预冷。

b、 预冷后的冷空气进入冷却器④，在制冷系统蒸发器瞬间强力冷却下，空气温度急剧下降到1.7℃，此时空气中的水气油气迅速达到饱和，并从空气中析离凝结成水滴、油滴。

c、 从冷却器流出的空气，进入油水分离器(11)，在油水分离器的作用下，使空气中析离的水滴、油分与空气分离，经自动排水器⑤排出机外。干燥后的空气通过另置管道，再次流入预冷器③。

d、 此时流入预冷器的干燥空气，温度和压力露点均可达到1.7℃，预冷器与入口湿空气作热交换，使温度适当提高，然后经空气出口②排出，(经干燥处理排出的空气温度过低，会使用气设备表面产生凝露现象，影响设备的的正常运行)。
