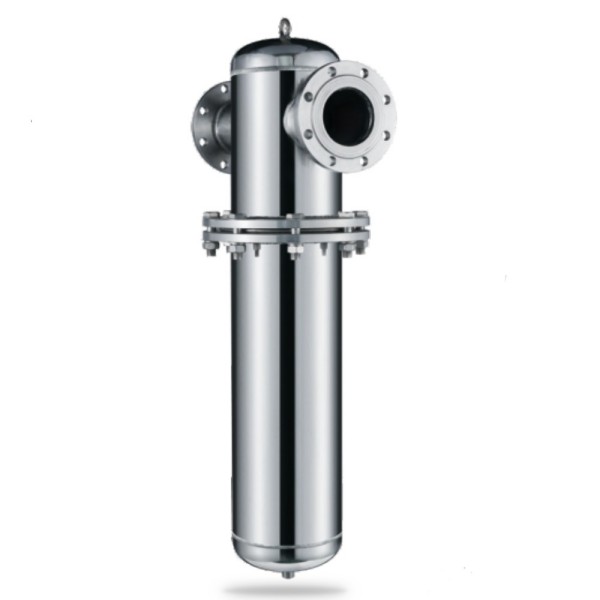

凌宇不锈钢精密过滤器LYAF-D220SAO/LYAF-D220SAA/LYAF-D220SAX/LYAF-D220SACS详细参数：
参数名称 | 性能参数 | |||
产品型号 | LYAF-D220S AO | LYAF-D220S AA | LYAF-D220S AX | LYAF-D220S ACS |
用途说明 | 预过滤器 | 除油除尘过滤器 | 高精除油过滤器 | 活性炭除油过滤 |
额定处理量 | 21.5 Nm3/min | 21.5 Nm3/min | 21.5 Nm3/min | 21.5 Nm3/min |
滤芯型号/数量 | HLC-220K ×1支 | HLC-220K ×1支 | HLC-220K ×1支 | HLC-220K ×1支 |
过滤粒径 | ≤1.0μm | ≤0.1μm | ≤0.01μm | NA |
残余含油量 | ≤3ppm | ≤0.1ppm | ≤0.05ppm | ≤0.003ppm |
进、出口通径 | DN80 | DN80 | DN80 | DN80 |
接口标准 | HG/T20592-2009 | |||
压力容器标准 | 此规格过滤器不属于压力容器 | |||
工作压力 | Std.7 bar / Max:10 bar | |||
初始压力损失 | 0.07-0.12 bar | |||
进口温度 | Min.2℃ Max.80℃ | |||
处理介质 | 压缩空气/无腐蚀性气体 | |||
分离原理 | 三种过滤原理同时作用，直接拦阻、惯性碰撞和扩散（范德华力/布朗滞止） | |||
滤芯材质 | 不锈钢支撑网+硼硅酸纳米玻璃纤维+耐高温针毡 | |||
滤芯产地、寿命 | 深圳、8000小时 | |||
壳体材质 | 304
| |||
表面处理 | 表面抛光
| |||
壳体使用寿命 | 10年 | |||
约略整体重量 | 35Kg | |||
约略外形尺寸 | A340×B140×C1080×D173×E750 mm 注：E的尺寸为滤芯更换距离 | |||
排污方式 | 标准含球阀，手动排污（自动排水器自行选配） | |||
过滤器附件 | 精密压差表、配对法兰（选配） | |||
安装方式 | 立式安装，管道固定安装，客户自行考虑固定方式 | |||
工业场景中，压缩空气系统常面临高压、高流量的严苛考验。过滤器外壳采用金属与高强度工程塑料复合结构，通过有限元分析优化流道设计，既保证壳体抗冲击性，又降低压力损耗。滤芯骨架选用耐腐蚀合金材质，配合渐变孔径结构，在延长使用寿命的同时，维持过滤效率的持续稳定。密封系统采用动态补偿密封技术，即使在高频振动或温度波动环境下，仍能保持零泄漏状态，杜绝未过滤气体的旁路渗透。
